1B41BN - ADI

Изображения приведены только для примера, точные характеристики можно узнать из паспорта изделия.

Часть №

1B41BN
Производитель

ADI
Чип воркер Часть №

CW25734372
Категория

Чип интерфейса
Упаковка

DIP-38
Описание

ANALOG DEVICES 1B41BN Special Function IC, Isolated RTD Signal Conditioner, 13.5V to 18V, DIP-38
даташит

Datasheet

Способ оплаты и доставка

1B41BN Глобальный поставщик

{{ supplierTable.supplier }}	{{ supplierTable.part }}	{{ supplierTable.availability }}	MOQ	{{ supplierTable.delivery_date }}

{{viewMore}}
{{viewMore}}
DigiKey	{{noList.partNo}} {{noList.mfr}}	0 {{ search_item }}	-	{{outStock}}
Arrow	{{noList.partNo}} {{noList.mfr}}	0 {{ search_item }}	-	{{outStock}}
Mouser	{{noList.partNo}} {{noList.mfr}}	0 {{ search_item }}	-	{{outStock}}
					{{submitRFQ}}

1B41BN Чип интерфейса характеристики

Атрибут	Значение атрибута

Часть №	1B41BN
Производитель	ADI
Чип воркер Часть №	CW25734372
Категория	Чип интерфейса
даташит	Datasheet
Стиль Монтажа	Through Hole
Количество Выводов	15 Pin
Корпус/Пакет	DIP-38
Напряжение Питания (DC)	13.5V (min)
Ток Питания	12 mA
Рабочая температура (Макс)	85 ℃
Рабочая температура (мин)	-40 ℃
Напряжение питания (Макс)	18 V
Напряжение питания (мин)	13.5 V
	Развернуть все
Рабочая Температура	-40℃ ~ 85℃
Жизненный Цикл Продукта	Active
Упаковка	Tube
RoHS Комплаенс	Non-Compliant
Бессвинцовая Статус	Contains Lead
REACH SVHC Compliance Edition	2015/12/17
ECCN кодекс	EAR99

1B41BN Описание продукта

Product Details

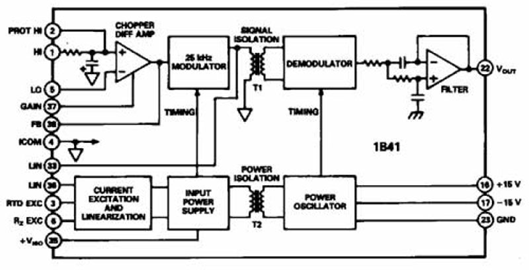

The 1B41 is a precision, isolated, RTD signal conditioner that incorporates a circuit design utilizing transformer based isolation and automated surface mount manufacturing technology. It provides an unbeatable combination of versatility and performance in a compact plastic package. Designed for measurement and control applications, it is especially suited for harsh environments with extremely high common mode interference. Unlike expensive solutions that require separate dc/dc converters, each 1B41 generates its own floating current excitation, providing true low cost channel-to channel isolation.
**Applications**
* Multichannel RTD Temperature Measurement
* Industrial Measurement and Control Systems
* Data Acquisition System
### Features and Benefits
Complete RTD Signal Conditioning Solution
Resistor Programmable Linearization
Lead Resistance Compensation
High CMV Isolation: 1500 V rms Continuous
Small package: 1.0"x2.1"x0.35" DIP
Low pass filter (fc=3Hz)
High Accuracy
Low Input Offset Tempco: 0.002µ/°C
Linearization Conformance: ±0.1%FSR
High CMR: 160dB (60 Hz,G=1000V/V)
Pin compatible with 1B51 Isolated mV/Thermocouple Conditioner
