TPS40060PWP - TI

Изображения приведены только для примера, точные характеристики можно узнать из паспорта изделия.

Часть №

TPS40060PWP
Производитель

TI
Чип воркер Часть №

CW7932963
Категория

Преобразователь DC/DC
Упаковка

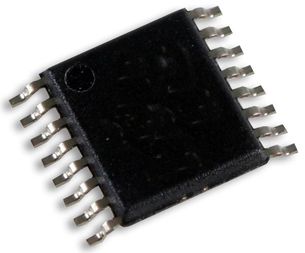

HTSSOP-16
Описание

DC-DC Controller (External Switch) Wide Input (10V-55V) up to 1MHz Frequency Synchronous Buck Controller, source only DC-DC Cntrlr Single-OUT Step Down 1000kHz 16Pin HTSSOP EP Tube
даташит

Datasheet

Способ оплаты и доставка

TPS40060PWP Глобальный поставщик

{{ supplierTable.supplier }}	{{ supplierTable.part }}	{{ supplierTable.availability }}	MOQ	{{ supplierTable.delivery_date }}

{{viewMore}}
{{viewMore}}
DigiKey	{{noList.partNo}} {{noList.mfr}}	0 {{ search_item }}	-	{{outStock}}
Arrow	{{noList.partNo}} {{noList.mfr}}	0 {{ search_item }}	-	{{outStock}}
Mouser	{{noList.partNo}} {{noList.mfr}}	0 {{ search_item }}	-	{{outStock}}
					{{submitRFQ}}

TPS40060PWP Преобразователь DC/DC характеристики

Атрибут	Значение атрибута

Часть №	TPS40060PWP
Производитель	TI
Чип воркер Часть №	CW7932963
Категория	Преобразователь DC/DC
даташит	Datasheet
Стиль Монтажа	Surface Mount
Количество Выводов	16 Pin
Корпус/Пакет	HTSSOP-16
Напряжение Питания (DC)	10.0V (min)
Количество Выходных Интерфейсов	1 Output
Выходное Напряжение	0.7V ~ 45V
Выходной Ток	10.0 A, 200 A (max)
Ток Покоя	1.50 mA
Количество Регулируемых Выходов	1 Output
Частота Переключения	1MHz (MAX)
Защита от Перегрева	Yes
Топология	Buck
Рабочий цикл	98 %
Максимальное входное напряжение	55 V
Входное напряжение (мин)	10 V
Выходное напряжение (Макс)	6 V
Максимальный рабочий цикл	98 %
Рабочая температура (Макс)	85 ℃
Рабочая температура (мин)	-40 ℃
Напряжение питания	10V ~ 55V
Напряжение питания (Макс)	55 V
Напряжение питания (мин)	10 V
Входное напряжение	10V ~ 55V
	Развернуть все
Длина	5 mm
Ширина	4.4 mm
Высота	1.15 mm
Рабочая Температура	-40℃ ~ 85℃ (TA)
Жизненный Цикл Продукта	Active
Упаковка	Tube
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Compliance Edition	2015/06/15

TPS40060PWP Описание продукта

* Operating Input Voltage 10 V to 55 V * Input Voltage Feed-Forward Compensation * * Programmable Fixed-Frequency, Up to 1-MHz Voltage Mode Controller * Internal Gate Drive Outputs for High-Side P-Channel and Synchronous N-Channel MOSFETs * 16-Pin PowerPAD Package (θJC = 2°C/W) * Thermal Shutdown * Externally Synchronizable * Programmable High-Side Sense Short Circuit Protection * Programmable Closed-Loop Soft-Start * TPS40060 Source Only/TPS40061 Source/Sink
