Как подключить потенциометр: схемы, применение и отличие от потенциометрии
В первой статье нашего цикла мы разобрали устройство и виды потенциометров. Теперь пришло время перейти к практике. Правильное понимание того, как подключить потенциометр, позволяет использовать его либо для точного регулирования напряжения, либо для контроля силы тока. В этом материале мы рассмотрим основные схемы подключения и области их применения.
1. Две основные схемы подключения
Режим делителя напряжения (Потенциометрический)

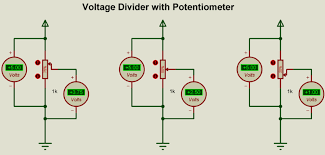

Это наиболее распространенный способ, при котором задействованы все три вывода компонента. В этой схеме потенциометр работает как делитель напряжения.
- Выводы 1 и 3: Подключаются к источнику питания (например, +5В и Земля).
- Вывод 2 (центральный): Снимает переменное напряжение. При повороте ручки напряжение на этом выводе плавно меняется от 0 до максимума.
Где используется: Регулировка громкости в аудиоаппаратуре, управление яркостью через микроконтроллеры (например, Arduino), настройка порогов срабатывания датчиков.
Режим переменного резистора (Реостатный)

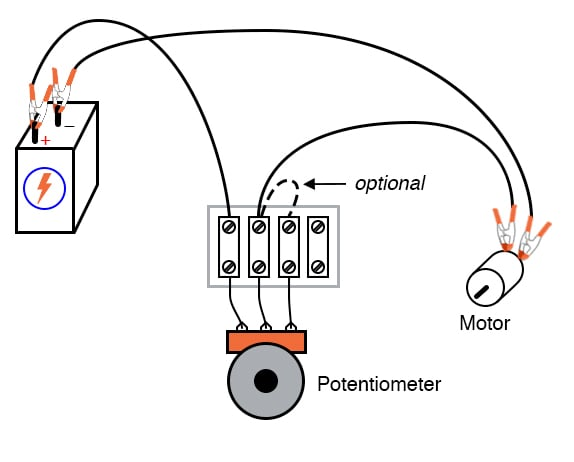

Если вам нужно регулировать только силу тока, потенциометр подключается как реостат. В этом случае используются только два вывода: центральный и один из крайних.
- Схема: Ток входит в один вывод и выходит через ползунок. Изменяя положение ползунка, вы меняете общее сопротивление цепи.
Важно: При таком подключении вся мощность рассеивается на части резистивного элемента, поэтому важно не превышать номинальную мощность компонента.
2. Практическое применение в повседневных устройствах
Потенциометры окружают нас повсюду. Вот несколько классических примеров:
- Аудио-регуляторы: Логарифмические потенциометры позволяют плавно менять уровень звука в соответствии с особенностями человеческого слуха.
- Джойстики: Внутри игровых контроллеров стоят два потенциометра, которые отслеживают положение рычага по осям X и Y.
- Бытовые диммеры: Хотя современные диммеры используют более сложную электронику, потенциометр в них часто служит задающим звеном для настройки яркости ламп.
3. Потенциометр и Потенциометрия: в чем разница?
При поиске информации пользователи часто путают эти два понятия. Давайте внесем ясность:
Потенциометр — это электронный компонент, переменный резистор, который мы используем в цепях.
Потенциометрия — это физико-химический метод анализа. Он основан на измерении электродвижущей силы (ЭДС) специальных электродов в растворах. Этот метод используется в химии для определения pH воды или концентрации ионов. Если ваша задача — ремонт электроники, вам нужен именно компонент, а не учебник по химии.
Заключение
Освоение схем подключения — это фундамент работы с аналоговыми сигналами. Понимая разницу между режимом делителя и реостата, вы сможете реализовать практически любую задачу управления. Если вы уже готовы к реализации своего проекта, вы можете найти подходящий потенциометр в нашем каталоге по выгодной цене. В следующей завершающей статье мы расскажем, как не ошибиться при покупке и выбрать между линейным и логарифмическим типом.
